多芯高柔性拖鏈電纜的2種內部結構：分層絞合和分束絞合

多芯高柔性拖鏈電纜通常指12芯及以上的高柔性拖鏈電纜線，市場上常見的多芯高柔性拖鏈電纜主要有2種內部結構：分層絞合和分束絞合。3Hz卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

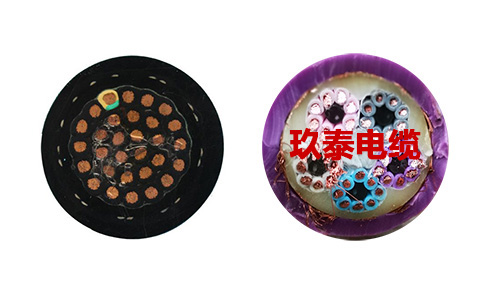

怎樣識別多芯普通電纜與高柔性拖鏈電纜？3Hz卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

1、分層電纜3Hz卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

電纜的芯線大多圍繞中心線被緊緊的絞合成幾層，外面包裹著擠壓式護套，這種結構當電纜彎曲受力時，它的內徑受壓而外徑受拉，內徑和外徑的壓縮緊張。3Hz卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

起初由于材料的彈性，電纜能正常工作，但不久之后，材料就會因為過度受力而導致永久變形。經過這種特殊的擠壓過程，電纜的芯線形成不同的受壓和拉伸區域。起旋現象就產生了。大多數情況下，電纜會很快斷裂。3Hz卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

分層絞合多芯高柔性拖鏈電纜的優點是制造成本相對較低。3Hz卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

2、分束成纜3Hz卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

電纜的芯線先單獨絞合成束，將芯線圍繞一個抗拉材料做成的中心絞成束，由于多重成束工藝，在電纜內部，芯線多次改變彎曲電纜的內徑和外徑，高度緊拉的中心線周圍的拉力和壓力彼此平衡，使得電纜的內部結構有可靠的穩定性，因此拖鏈電纜在zui大的彎曲受力作用在也能保持穩定。 拖鏈電纜在承受的彎曲應力時能保持穩定。3Hz卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

分束絞合多芯高柔性拖鏈電纜的優點是循環次數大，使用時限長，但工藝的復雜性也決定了價格的高低。3Hz卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

制造工藝是決定產品質量的重要因素之一，在一些所謂的高柔性拖鏈電纜中，分層結構無法在長期的彎曲過程中提供必要的結構支持，從而使用電纜易于折斷。3Hz卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

因此，同是拖鏈電纜，電纜的結構未必相同，其電纜價格就是其質量的外在表現。3Hz卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

選擇拖鏈電纜時不能片面地追求低價，也不能過分的追求高端，應從產品的定位出發，具有性價比的電纜才是明智的選擇。3Hz卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

通過內部結構可以簡單地識別多芯普通柔性電纜與高柔性拖鏈電纜。3Hz卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

當需要選擇多芯高柔性拖鏈電纜型號時，可通過內部結構來分辨出拖鏈電纜質量的優劣，分層絞合電纜價格低但使用壽命短，分束絞合工藝復雜，從而價格高，但更耐用。3Hz卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

• 問

  坦克鏈里一定要用拖鏈電纜嗎？

  答

  坦克鏈，也稱拖鏈，又名電線電纜保護拖鏈（Cable carrier），是一種束縛電纜或電線或空壓管及油壓管以方便其轉動及運動的裝置。因為工作時需跟隨坦克鏈系統來回彎曲工作，電纜必須具有高柔性、韌性強、耐彎曲、耐磨、耐拖拽的特性，最好就使用拖鏈專用高柔性電纜。
