電纜拖鏈的選型要遵循一定的規則，選擇不當可能會造成產品的使用年限降低，運行過程中故障率增加，合理的選擇電纜拖鏈不但可以保護拖鏈，而且也可以延長拖鏈電纜使用壽命。Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

電纜拖鏈的選用原則：Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

• （1）內高：選擇內置電纜，油管，氣管，水管等中最粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高。如果重疊按重疊后實際高度作為參考高度。
• （2）內寬：選擇較粗的一些電纜，油管，氣管，水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。
• （3）彎曲半徑：選擇內置電纜，油管，氣管，水管等中最大的彎曲半徑作為參考值，并留有10%以上的空間。

拖鏈內置電纜，油管，氣管，水管的放置原則Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

應該留有15%的剩余空間，讓內置電纜，油管等可以自由活動，在半徑方向上對拖鏈不產生拉力。直徑差別大的導線應該分開鋪設，重量平均分布，必要時可用分隔片分開。在高速或高頻率運行時，要盡量使導線在水平上相互分開，不要使之相互疊置，在電纜，氣管，油管等較多的時候建議使用分隔片。Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

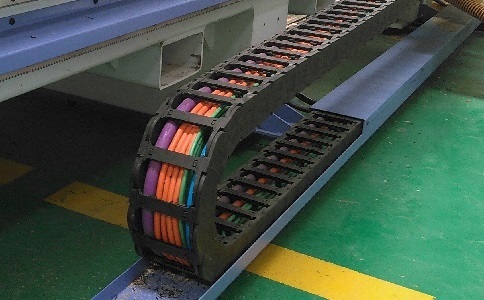

• （1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
• （2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
• （3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
• （4）另可提供分隔片，將鏈內空間按需要分隔開。

電纜拖鏈的材質和特性Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

• （1）材料：增強尼龍，具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。
• （2）抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。
• （3）運行速度和加速度（具體速度、加速度視運行情況而定）。
• （4）運行壽命長。

電纜拖鏈的應用Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

• （1）適合于使用在往復運動的場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護作用。
• （2）拖鏈每節都能打開，便于安裝和維修。運動時噪音低、耐磨、可高速運動。
• （3）拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。

電纜拖鏈的分類Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

按材質可分為：鋼制拖鏈、鋼鋁拖鏈、塑料拖鏈、尼龍拖鏈等。Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

按形式可分為：橋式拖鏈、多聯橋式拖鏈、封閉拖鏈、消音拖鏈、開口拖鏈、萬向拖鏈、坦克鏈、穿線拖鏈等。Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

按使用環境的條件要求：需防油、防水、防垃圾污染、耐高溫、耐摩擦、需要加長、需要承重、無噪音、將線纜隱蔽等。Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

三種裝配形式：橋式拖鏈、全封閉式拖鏈、半封閉式拖鏈。Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

電纜拖鏈的型號Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

鋼鋁拖鏈可分為TL型，TGA型、TGB型。Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

塑料拖鏈可分為重型、輕型。Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

電纜拖鏈的主要參數Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

內高：選擇內置電纜，油管，氣管，水管等中最粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高。如果重疊按重疊后實際高度作為參考高度。Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

內寬：選擇較粗的一些電纜，油管，氣管，水管等，其外徑之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

彎曲半徑：選擇內置電纜，油管，氣管，水管等中最大的彎曲半徑作為參考值，并留有10%以上的空間。Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

電纜拖鏈的放置原則Qwr卷筒電纜_高柔性拖鏈電纜_機器人電纜生產廠家

• 應該留有15%的剩余空間，讓內置電纜，油管等可以自由活動，在半徑方向上對拖鏈不產生拉力。
• 直徑差別大的導線應該分開鋪設，重量平均分布，必要時可用分隔片分開。
• 在高速或高頻率運行時，要盡量使導線在水平上相互分開，不要使之相互疊置，在電纜，氣管，油管等較多的時候建議使用分隔片。

• 問

  辨別拖鏈電纜質量比較簡單的方法是看銅絲的線徑？

  答

  通過電纜導體銅絲的線徑或許可以分辨拖鏈電纜與普通電纜，但卻不能辨別拖鏈電纜的質量。有些電纜廠家不清楚拖鏈電纜之所以耐用的本質，只注重模仿拖鏈電纜的表面形式。較細的銅絲的確可以增加導體的靈活性，但拖鏈電纜并非只有銅絲。如果銅絲的線徑是拖鏈電纜質量的決定因素，那么先不說進口高端拖鏈電纜品牌，至少國產拖鏈電纜品牌在
